衬胶隔膜阀,G41J法兰衬胶隔膜阀
阀门类型:衬胶隔膜阀
阀门型号:G41J,EG41J
尺寸规格:DN15-300mm
安装形式:法兰式
压力等级:0.6-1.6MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品铭牌:浦蝶
衬胶隔膜阀,G41J法兰衬胶隔膜阀适用于粘性流体、水泥浆以及沉淀性流体。直通式隔膜阀相对于堰式隔膜阀来说，隔膜的行程较长。因此，这种结构使隔膜选择合成橡胶材料的范围受到了限制。
直通式隔膜阀的流体通道是直的，因此流体损失小，磨损小。在低压时增加了隔膜偏转和应力，但也导致了较低的压力额定值。
衬胶隔膜阀只需用较小的操作力和较短的隔膜行程即可启闭阀门，因此减少了隔膜的扰变量，延长了隔膜的寿命，减少了维修和停机时间，降低了生产成本，是使用广泛的隔膜阀。
根据适用介质的不同，衬胶隔膜阀的阀体可采用不同的橡胶，隔膜的材料可以是人造合成橡胶或者带有合成橡胶衬里的PTFE。隔膜与承压套相连，承压套再与带螺纹的阀杆相连，关闭阀门时，隔膜被压下，与阀体堰形构造密封，或者与阀门内腔轮廓密封，或者与阀体内的某一部位密封，这取决于内部结构设计。
结构特点1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
衬胶隔膜阀型号编制
手动
G41J(堰式)
手动
G641J(往复式)
G41F5(堰式)
G641F5(往复式)
G45J(直流式)
G6B41F(常闭式)
G45F5(直流式)
G6B41F5(常闭式)
电动
G9B41J(防爆式)
电动
G941J(普通型)
G9B41F5(防爆式)
G941F5(普通型)
衬胶隔膜阀标准规范
遵循规范
国标
设计与制造
GB12239
结构长度
GB1221/JB1688
法兰尺寸
JB78/JB79(GB　HG　SH)
压力试验
GB/T13927
标签
GB12220
供货
GB/T12252
衬胶隔膜阀,G41J法兰衬胶隔膜阀零部件材料
序号
零件名称
灰铸铁
铸钢
不锈钢
超低碳钢
Z
C
P
R
PL
RL
1
阀体、阀盖、阀瓣
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀杆
35
1Cr13
1Cr18Ni19Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里层
FEP（F46） PFA PCTFE（F3）
4
隔膜
FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5
阀杆螺母
ZCuAL10Fe3 ZCuAL10Fe3
6
螺栓
35
35
1Cr17Ni2
1Cr17Ni2
1Cr17Ni9Ti
1Cr17Ni9Ti
7
螺母
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
8
手轮
HT200
HT200
WCC
WCC
WCC
WCC
衬胶隔膜阀,G41J法兰衬胶隔膜阀主要外形尺寸
型号
公称通径DN(mm)
尺寸（㎜）
L
D
D1
D0
Z-φd
H
H1
H2
H3
重量
(㎏)
G41J10
15
125
95
65
120
4-φ14
-
-
-
-
3.8
20
135
105
75
120
4-φ14
-
-
-
-
4.2
25
145
115
85
120
4-φ14
121
135
-
-
4.5
32
160
1135
100
120
4-φ18
132
150
-
-
7
40
180
145
110
140
4-φ18
156
176
-
-
9
50
210
160
125
140
4-φ18
169
195
-
-
12
65
250
180
145
200
4-φ18
202
236
-
-
18
80
300
195
160
200
4-φ18
216
256
-
-
24.5
100
350
215
180
280
8-φ18
270
322
-
-
38.5
125
400
245
210
320
8-φ18
338
406
-
-
60
150
460
280
240
320
8-φ23
384
464
-
-
82
G41J
200
570
335
295
400
8-φ23
518
638
-
-
149
250
680
390
350
500
12-φ23
598
734
-
-
240
300
790
440
400
560
12-φ23
698
778
-
-
350
350
900
500
460
560
16-φ23
723
883
-
-
392
400
1000
565
515
640
16-φ25
868
1078
-
-
585
G45J-10
32
180
135
100
120
4-φ18
-
-
-
-
7
40
180
145
110
140
4-φ18
-
-
203
216
8.5
50
210
160
125
140
4-φ18
-
-
213
229
14
65
250
180
145
200
4-φ18
-
-
248
268
18
80
300
195
160
200
4-φ18
-
-
281
305
30
100
350
215
180
280
8-φ18
-
-
332
362
43
125
400
245
210
320
8-φ18
-
-
-
-
67
150
460
280
240
320
8-φ23
-
-
450
496
80
200
570
335
295
400
8-φ23
-
-
594
654
150.2
250
680
390
350
500
12-φ23
-
-
695
771
238

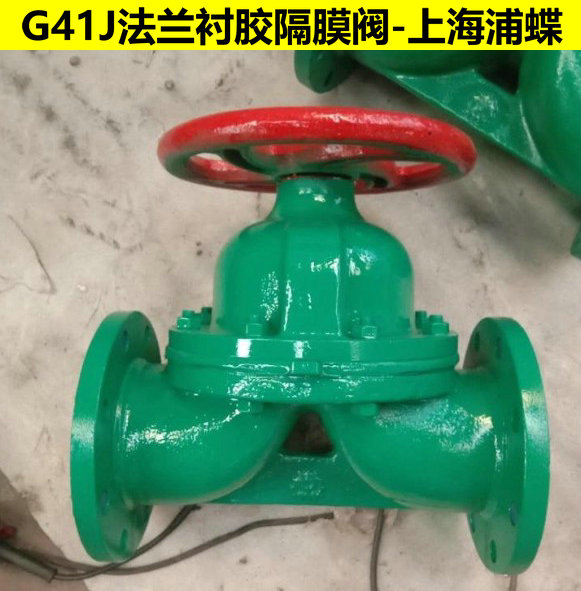

衬胶隔膜阀,G41J法兰衬胶隔膜阀图片:
衬胶隔膜阀,G41J法兰衬胶隔膜阀技术参数尺寸图:
