电动焊接闸阀,高温高压电站闸阀
阀门类型：焊接闸阀
阀门型号：Z961Y,Z61Y,Z62Y
尺寸规格：DN15-600mm
安装形式：法兰式，焊接式
压力等级：1.6-32MPa
主体材质：铸钢WCB，碳钢CS，高温钢，不锈钢304，316等；
产品铭牌：浦蝶
电动焊接闸阀,高温高压电站闸阀适用于Class150～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。
电动焊接闸阀标准规范：
设计制造标准：ASMEB16.34、E101
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008
电动焊接闸阀,高温高压电站闸阀结构特点：
1.产品设计制造按ASMEB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动闸阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
主电动焊接闸阀,高温高压电站闸阀要连接尺寸规格
单位：mm
DN
15
20
25
32
40
50
65
80
100
125
150
175
200
250
L
150
150
170
180
230
250
330
368
457
533
610
750
762
914
H
259
263
268
272
378
464
689
703
787




A
36
42
44
48
57
62
75
91
117
144
172
198
223

B
17
22
27
31
39
49
63/59
78/74
102/97
128/122
154/146
179/169
203/198

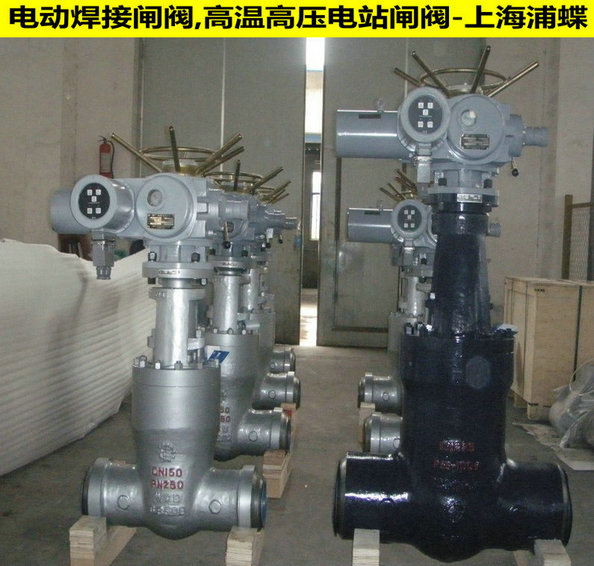

电动焊接闸阀,高温高压电站闸阀图片:

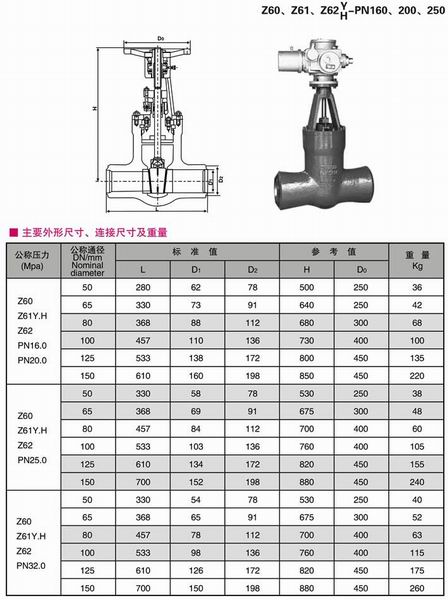

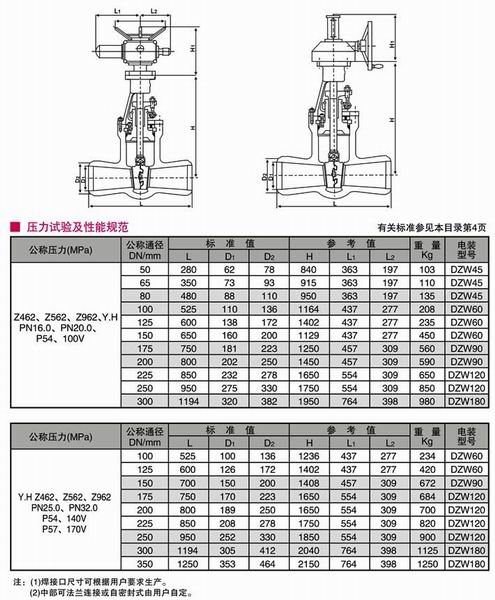

电动焊接闸阀,高温高压电站闸阀参数图:
